Оборудование изготовлено в Италии.

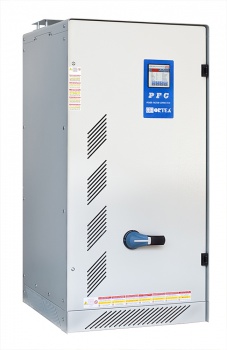

УКРМ PFC 203-250
Трехфазный фильтр-реактор с частотой настройки 180 Гц.
Расстройка дроссельной катушки 180 Гц.
Установка компенсации реактивной мощности PFC 203-250 со специальными дросселями предназначена для повышения коэффициента мощности cos(ф), сокращения потерь электроэнергии и повышения эффективности электроустановок промышленных предприятий и распределительных сетей.
Трехфазные дроссели расположены в конденсаторных установках, включаются последовательно с конденсаторами и предназначены для отстройки от частоты превалирующей в сети гармоники для предотвращения перегрева и пробоя самих конденсаторов.
УКРМ PFC 203-250 со специальными дросселями позволяет:
-
Снизить тепловые потери тока и общие расходы на электроэнергию за счет нормализации cos φ;
-
Уменьшить нагрузку на элементы распределительной сети (подводящих линий, трансформаторов и распределительных устройств), тем самым продлевая срок их службы;
-
Устранить влияние высших гармоник и повысить производительность технологического оборудования за счет снижения аварийности, связанной с нарушением работы и выходом из строя элементов сети (кабельные линии, силовые трансформаторы), микропроцессорной техники;
-
Повысить надежность и экономичность сетей и снизить расходы на эксплуатацию;
-
Сократить время цикла плавки для печей и снизить расходы на электроды и футеровку, существенно уменьшить эффект фликера;
-
Привести к нормам ГОСТ 13109-97 "Электрическая энергия" уровень помех в виде высших гармонических составляющих, генерируемых потребителями электроэнергии в питающую их сеть;
-
Предотвращают перегрев и пробой конденсаторов.
Установка компенсации реактивной мощности состоит из надёжных комплектующих европейского производства:
1. Конденсаторы различных номиналов (8, 10, 16, 32... кВАр) - ICAR, Италия;
2. Предохранители - ItalWeber, Италия.
3. Контроллер - Lovato, Франция;
4. Контакторы - Lovato, Франция;
5. Рубильник - Socomec, Франция.
6. Корпус - ABB, Германия.
Установка компенсации реактивной мощности PFC 203-250 со специальными дросселями является лучшей на сегодняшний день установкой КРМ, которая позволит Вам снизить затраты на электроэнергию и значительно повысить надежность энергетической системы предприятия.
|
Наименование УКРМ |
PFC 203-250 |
|
Мощность, кВАР |
250 |
|
Количество ступеней |
10 |
|
Номинал ступеней, кВАР |
2х25-2х50-100 |
|
Пакетный выключатель, А |
630 |
|
Ток К.З., кА |
25 |
|
Вентилятор |
2 шт |
|
Контроллер |
RPC 8BGA |
|
Частота, Гц |
50 Гц |
|
Габариты, ДхГхВ, мм |
800х700х1700 |
|
Вес, кг |
430 |
|
Общие данные по серии |
|
|
Номинальное рабочее напряжение, Ue |
415 В |
|
Фильтр-реактор 180 Гц |
100% нелинейная нагрузка |
|
Коэффициент нелинейных искажений тока для оборудования, THDIr |
≤27% |
|
Максимальная перегрузка, In (установка) |
1,3 х In |
|
Максимальная перегрузка, In (конденсаторы) |
1,3 x In (постоянная). 2 х In (380 сек). 3 х In (150 сек). 4 х In (70 сек). 5 х In (45 сек). |
|
Максимальное перенапряжение, Un (установка) |
1.1 x Un |
|
Максимальное перенапряжение, Un (конденсаторы) |
3 x Un |
|
Напряжение изоляции |
690 В |
|
Рабочая температура (установка) |
-5/+40°С |
|
Рабочая температура (конденсаторы) |
-25/+55°С |
|
Разрядные устройства |
Для каждой батареи |
|
Тип монтажа |
В помещении |
|
Тип эксплуатации |
Постоянный |
|
Подключение конденсаторов |
Треугольник |
|
Исполнительные устройства |
Контакторы |
|
Тепловые потери |
6 Вт/квар |
|
Отделка внутренней поверхности |
Оцинкованная |
|
Цвет корпуса |
RAL 7035 |
|
Изолирующий трансформатор |
Да |
|
Пакетный выключатель нагрузки |
Да |
|
Контакторы с токоограничивающими резисторами |
для ограничения пускового тока конденсаторов |
|
Самозатухающий кабель |
Да, стандарт IEC 50267-2-1 |
|
Контроллер с интеллектуальным управлением |
Да |
|
Трехфазные самовосстанавливающиеся конденсаторы |
Да (состав - металлизированный полипропилен) |
К данной установке КРМ дополнительных опций не предусмотрено.
Паспорт на установку КРМ выдаётся при её покупке. В паспорте указана схема подключения, общие технические характеристики и меры безопасности при подключении установки к щиту коммутации.
При необходимости заранее получить схему подключения (например для занесения в проект), пожалуйста обращайтесь к нашим специалистам по телефонам указанным на сайте.
