Стабилизатор напряжения 380 вольт 30 квт Lider PS45W+50/-30 серии W
Трёхфазный стабилизатор напряжения серии «W» производится в России, предназначен для использования в загородных домах, на производствах, в медицине и в других сферах с однофазными и трёхфазными потребителями, 220 и 380 вольт соответственно. Мощность потребителей не должна превышать 45 кВА или 30 квт.
Стабилизатор напряжения 380 вольт 30 квт Lider PS45W-50/ имеет точность 4,5% и рабочий диапазон напряжения 190 – 519В (110 – 300 В по фазе).

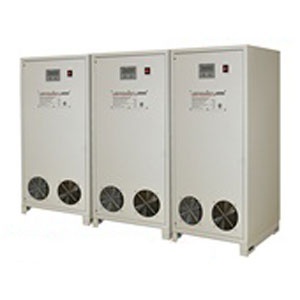

Данный трёхфазный стабилизатор напряжения состоит из трёх однофазных стабилизаторов Lider PS15000W+50/-30. Стабилизаторы напряжения работают бесшумно. Каждый стабилизатор включает в себя вольтодобавочный трансформатор, с помощью которого стабилизатор работает с низким напряжением в сети и не теряет свою мощность. Стабилизаторы не нуждаются в частом обслуживании и не имеют механических деталей, которые подвергаются износу. Корпуса стабилизаторов напряжения имеют небольшой размер, что облегчает их расположение на полу, даже в узких местах.
Стабилизатор серии W имеет несколько степеней защиты, которые защищают его от перегрузки, короткого замыкания, перегрева, а также от низкого и высокого напряжения.
Данные стабилизаторы устанавливаются рядом друг с другом и комплектуются коммутационным щитом (РБ или КТВ). Каждый стабилизатор имеет дисплей, на котором можно увидеть: входное и выходное напряжение, частоту, нагрузку и температуру.
Стабилизатор серии W имеет функцию автозапуска при пропадании электричества и возобновлении его подачи.
Стабилизатор напряжения 380 вольт 30 квт Lider PS45W+50/-30 выполнен из высококачественных элементов и рассчитан на непрерывную работу. Срок службы составляет 12 лет. Гарантийный срок - 3 года.
|
Основные характеристики |
|
|
Тип стабилизатора |
Электронный, на тиристорах |
|
Номинальная мощность |
36 кВт / 45 кВа |
|
Тип сети |
Трехфазный |
|
Входные параметры |
|
|
Частота питающей сети |
50 Гц |
|
Рабочий диапазон входного напряжения |
190 – 519 В |
|
Номинальный диапазон входного напряжения |
225 – 502 В |
|
Выходные параметры |
|
|
Номинальное выходное напряжение |
380 В |
|
Точность стабилизации |
±4,5% |
|
Эксплуатационные параметры |
|
|
Температурный диапазон |
от -40 до +40 С° |
|
Класс защиты |
IP20 |
|
Габариты, ШхГхВ |
3 х (420х408х910 мм) |
|
Масса |
225 кг |
|
Состав комплекта |
PS15000W+50/-30 – 3 штуки (стойка - опция) |
К стабилизатору напряжения Lider PS45W-50 можно применить ряд полезных опций:
1) Щит коммутации с ручным пофазным байпасом ЩК45-РБ и щит коммутации с контролем трёхфазного выхода ЩК45-КТВ.
- При использовании щита с РБ, имеется возможность отключения от основной сети стабилизатора, для его обслуживания. Для отключения стабилизатора применяется переключатель, который находится на боковой части щита.
- При использовании щита с КТВ, имеется возможность контроля сети. При пропадании одной из фаз, система автоматически отключает остальные, тем самым сохраняя подключённое оборудование в исправном состоянии. Опция с КТВ применяется в основном на предприятиях.
3) Мониторинг по сети интернет, Lider Nport-1.
Данная опция позволяет обслуживающему персоналу отслеживать состояние стабилизатора напряжения и основной сети питания, удалённо, с помощью персонального компьютера по сети интернет. Все технические показатели, которые можно наблюдать непосредственно на дисплее стабилизатора, также отображаться на экране персонального компьютера.
Ниже, представлен паспорт на стабилизатор напряжения Lider PS45W-50.
В паспорте указана схема подключения, техническое описание и меры безопасности при подключении стабилизатора.
