ИБП производиться в Турции

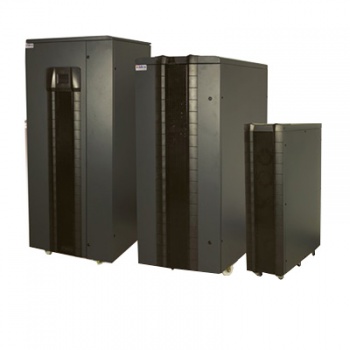

ИБП Stark – это тип оборудования с двойным преобразованием, предназначен для защиты нагрузки (оборудования) от всевозможных видов критических ситуаций в электросети. Является наилучшим решением для создания систем бесперебойного электроснабжения в совместной работе с дизельными генераторными установками (ДГУ), а также имеет развитую архитектуру работы нескольких единиц ИБП в параллель, обеспечивая повышенную надежность и наращиваемую мощность системы.
Источник бесперебойного питания Stark – это флагман линейки ИБП завода «Inform Electronic», данная система включает в себя самые последние технологии электроники и силовой электротехники.
Основные преимущества данной серии:
- Фактор выходной мощности 1.
- Выпрямитель IGBT и Инвертор IGBT.
- Цифровой контроль на базе DSP.
- Возможность подключения нескольких однофазных потребителей на каждую фазу ИБП.
- Низкий Коэффициент нелинейных и гармонических искажений на выходе THD (КНИ) <1%.
- Широкий диапазон входных напряжений.
- Оптимизирован для работы с генератором.
- Наращивание мощности и надежности за счет параллельной работы системы.
- Интеллектуальная система заряда батарей (с тестированием при запуске и по периодам).
- Возможность синхронизации от внешнего источника.
- Электронный и ручной байпас (Bypass) стандартно.
- Встроенная карта «сухих» контактов.
- Активный корректор мощности.
- Дополнительно (опционально) гальваническая изоляция и специальное выходное напряжение.
- SNMP Система для связи с компьютером и сетями.
- Батарейные комплекты и кабинеты для увеличения времени автономной работы.
- Бестрансформаторное исполнение.
- Многофункциональный LCD (ЖК) дисплей.
- Удаленный мониторинг работы ИБП с ПО (с соединением по протоколам TCP/IP и Web).
- Низкая стоимость инсталляции и эксплуатации.
- Сенсорный цветной дисплей LCD (ЖК) на русском языке.
Состав узлов и аксессуаров, установленных стандартно:
- Статический (электронный) байпас (bypass) – позволяет повысить надежность питания ответственной нагрузки (даже при сбое в работе основных узлов, Forte (ETR EVO) – мгновенно сработает автоматический переход на линию «bypass»). Эта линия оснащена тиристорным управлением взаимодействии с пассивными фильтрами ИБП, что также позволяет обеспечить определенный уровень защиты ответственной нагрузки.
- ECO MODE – Функция, позволяющие вводить Forte (ETR EVO) в режим экономии электроэнергии (взаимодействует со статическим «bypass»). В этом режиме снабжение нагрузки электроэнергией проходит по линии «bypass», без питания узлов ИБП отключая функцию двойного преобразования (на ночное время, выходных и праздников). Пользователь может запрограммировать график перехода на байпас с помощью программного обеспечения «UPSMAN» или LCD(ЖК) панели. В случае отклонений штатной электросети от номинальных параметров, мгновенно ИБП переходит на режим двойного преобразования и при необходимости на работу от батарейного комплекта. При возвращении параметров штатного электроснабжения к номинальным значениям ИБП снова перейдет в режим «bypass», согласно графику работы в этом режиме или установки вручную.
- Ручной (механический) байпас – позволяет переводить Forte (ETR EVO) на линию «bypass», щелкнув переключателем.
- Устройство экстренного выключения ИБП – ЭПО (EPO – Emergency Power Off) – позволяет пользователю проводить удаленное выключение ИБП в аварийной ситуации (c помощью специально выведенной на дистанцию кнопки выключателя).
- Коммуникационная карта «сухих» контактов – устройство коммуникации и синхронизации с внешним оборудованием, для выполнения совместных функций. А также устройство для дополнительной настройки и мониторинга ИБП. Является устройством для сигнальной связи (синхронизации) ИБП и Дизельной Генераторной установкой (ДГУ).
- Коммуникационные порты RS 232 и RS 488 (485) – позволяет пользователю проводит мониторинг и настройку ИБП с персонального компьютера (ноутбука), подключать внешний SNMP адаптер.
Технические характеристики можно посмотреть по ссылке --- характеристики на ИБП Forte ETR EVO (10-250 кВА).
Опции:
- Адаптер ModBus – устройство для интеграции ИБП в общую систему управления коммуникаций здания. Forte (ETR EVO) может быть синхронизирован с общей системой управления коммуникаций здания: электроснабжение, отопления, охрана – пожарная система и так далее. Что позволяет легко интегрировать ИБП в любую промышленную сеть или современную систему управления зданием, использующую протокол «Modbus». Соединение по протоколу Modbus позволяет проводить управление ИБП и мониторинг состояния электросети в реальном времени в совокупности со всеми службами и системами здания, как часть общей единой системы.
- Трансформатор выходной гальванической изоляции – позволяет осуществить дополнительную защиту ответственной нагрузки, нейтрализует воздействие на нагрузку эффекта короткого замыкания, а также нежелательной электромагнитной индукции. Монтируется внутрь корпуса силового модуля.
- Отдельный вход для линии байпас (Double Input bypass) – ИБП оснащается дополнительным входом для объектов с двумя линиями питающей сети.
- Панель дистанционного управления – позволяет вести управление, настройку и мониторинг ИБП на удаленном расстоянии (25 метров). Интерфейс панели дистанционного управления полностью копирует LCD панель ИБП. Следовательно, управление ИБП с данной панели идентично управлению с LCD панели, производить любые операции с панели дистанционного управления так же легко и удобно. Панель оснащена разъемами двумя RS232 и одним RS Это позволяет разместить ИБП в специальном техническом помещении, а управлять, проводить мониторинг и получать сведения о состоянии ИБП и электросети, находясь в кабинете управления.
- Parallel Kit – Устройство для работы нескольких ИБП в параллель. Позволяет синхронизировать параллельную работу нескольких ИБП Forte (ETR EVO) (до 4 единиц), обеспечивая повышенную надежность и наращиваемую мощность системы. Режим параллельной работы ИБП (Parallel mode) – Несколько ИБП пропорционально делят питание нагрузки (потребителей).
- Встроенный или внешний SNMP адаптер – для настройки и удаленного мониторинга ИБП по сети Интернет и разветвленной локальной сети.
- Внешние батарейные кабинеты (в исполнении «tower» (башня)) – для размещения батарейного комплекта АКБ, емкостью каждой до 200 Ач. Батарейные кабинеты «Inform Electronic» оснащены встроенными предохранителями-автоматами и кабелями соединения с ИБП.
Полную спецификацию можно скачать по ссылке --- спецификация на ИБП Forte ETR EVO (10-250 кВА).
