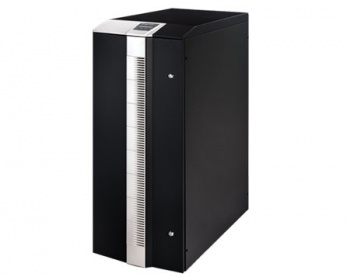

ИБП Pyramid DSP (10, 15, 20, 30, 40 кВА)

Тип:
On-line
Мощность номинальная:
10, 15, 20, 30, 40 кВА
Фазность:
3/1
Напряжение сети:
Вход 380В / Выход 220 В
Производитель:
Турция
Цена:
по запросу
Основное описание
Тех. характеристики
Опции
Скачать спецификацию

ИБП производиться в Турции





ИБП Pyramid DSP – это тип оборудования с двойным преобразованием, предназначен для защиты нагрузки (оборудования) от всевозможных видов критических ситуаций в электросети. Является наилучшим решением для создания систем бесперебойного электроснабжения в совместной работе с дизельными генераторными установками (ДГУ), а также имеет развитую архитектуру работы нескольких единиц ИБП в параллель, обеспечивая повышенную надежность и наращиваемую мощность системы.

Источник бесперебойного питания Pyramid DSP – это флагман линейки ИБП завода «Inform Electronic», данная система включает в себя самые последние технологии электроники и силовой электротехники.



Основные преимущества данной серии:



  • Выпрямитель IGBT и Инвертор IGBT.
  • Цифровой контроль на базе DSP.
  • Возможность подключения нескольких однофазных потребителей на каждую фазу ИБП.
  • Низкий Коэффициент нелинейных и гармонических искажений на выходе THD (КНИ) <3%.
  • Широкий диапазон входных напряжений.
  • Оптимизирован для работы с генератором.
  • Наращивание мощности и надежности за счет параллельной работы системы.
  • Интеллектуальная система заряда батарей (с тестированием при запуске и по периодам).
  • Возможность синхронизации от внешнего источника.
  • Электронный и ручной байпас (Bypass) стандартно.
  • Встроенная карта «сухих» контактов.
  • Активный корректор мощности.
  • Дополнительно (опционально) гальваническая изоляция и специальное выходное напряжение.
  • SNMP Система для связи с компьютером и сетями.
  • Батарейные комплекты и кабинеты для увеличения времени автономной работы.
  • Бестрансформаторное исполнение.
  • Многофункциональный LCD (ЖК) дисплей.
  • Удаленный мониторинг и настройка работы ИБП с ПО (с поддержкой соединения по протоколам TCP/IP и Web (Интернет).
  • Низкая стоимость инсталляции и эксплуатации.
  • Инструкция и LCD(ЖК) панель на Русском языке.





Состав узлов, установленных стандартно:



  • Статический (электронный) байпас (bypass) – позволяет повысить надежность питания ответственной нагрузки (даже при сбое в работе основных узлов, Pyramid DSP – мгновенно сработает автоматический переход на линию «bypass»). Эта линия оснащена тиристорным управлением взаимодействии с пассивными фильтрами ИБП, что также позволяет обеспечить определенный уровень защиты ответственной нагрузки.
  • ECO MODE – Функция, позволяющие вводить Pyramid DSP в режим экономии электроэнергии (взаимодействует со статическим «bypass»). В этом режиме снабжение нагрузки электроэнергией проходит по линии «bypass», без питания узлов Pyramid DSP отключая функцию двойного преобразования (на ночное время, выходных и праздников). Пользователь может запрограммировать график перехода на байпас с помощью программного обеспечения «UPSMAN» или LCD(ЖК) панели. В случае отклонений штатной электросети от номинальных параметров, мгновенно Pyramid DSP переходит на режим двойного преобразования и при необходимости на работу от батарейного комплекта. При возвращении параметров штатного электроснабжения к номинальным значениям Pyramid DSP снова перейдет в режим «bypass», согласно графику работы в этом режиме или установки вручную.
  • Ручной (механический) байпас – позволяет переводить Pyramid DSP на линию «bypass», щелкнув переключателем.
  • Устройство экстренного выключения ИБП – ЭПО (EPO – Emergency Power Off) – позволяет пользователю проводить удаленное выключение ИБП в аварийной ситуации (c помощью специально выведенной на дистанцию кнопки выключателя).
  • Коммуникационная карта «сухих» контактов – устройство коммуникации и синхронизации с внешним оборудованием, для выполнения совместных функций. А также устройство для дополнительной настройки и мониторинга ИБП. Является устройством для сигнальной связи (синхронизации) ИБП Pyramid DSP и Дизельной Генераторной установкой (ДГУ).
  • Коммуникационные порты RS 232 и RS 488 (485) – позволяет пользователю проводит мониторинг и настройку ИБП с персонального компьютера (ноутбука), подключать внешний SNMP адаптер.

Технические характеристики можно посмотреть по ссылке --- характеристики на ИБП Pyramid DSP (10, 15, 20, 30, 40 кВА).

Опции:



  • Адаптер ModBus – устройство для интеграции ИБП в общую систему управления коммуникаций здания. Pyramid DSP может быть синхронизирован с общей системой управления коммуникаций здания: электроснабжение, отопления, охрана – пожарная система и так далее. Что позволяет легко интегрировать ИБП в любую промышленную сеть или современную систему управления зданием, использующую протокол «Modbus». Соединение по протоколу Modbus позволяет проводить управление ИБП и мониторинг состояния электросети в реальном времени в совокупности со всеми службами и системами здания, как часть общей единой системы.
  • Трансформатор выходной гальванической изоляции – позволяет осуществить дополнительную защиту ответственной нагрузки. Нейтрализует воздействие на нагрузку эффекта короткого замыкания, а также нежелательной электромагнитной индукции. Монтируется внутрь корпуса силового модуля.
  • Отдельный вход для линии байпас (Double Input bypass) – ИБП Pyramid DSP оснащается дополнительным входом для объектов с двумя линиями питающей сети.
  • Панель дистанционного управления – позволяет вести управление, настройку и мониторинг ИБП на удаленном расстоянии (25 метров). Интерфейс панели дистанционного управления полностью копирует LCD панель ИБП. Следовательно, управление ИБП с данной панели идентично управлению с LCD панели, производить любые операции с панели дистанционного управления так же легко и удобно. Панель оснащена разъемами двумя RS232 и одним RS Это позволяет разместить ИБП в специальном техническом помещении, а управлять, проводить мониторинг и получать сведения о состоянии ИБП и электросети, находясь в кабинете управления.
  • Parallel Kit – Устройство для работы нескольких ИБП в параллель. Позволяет синхронизировать параллельную работу нескольких ИБП Pyramid DSP (до 4 единиц), обеспечивая повышенную надежность и наращиваемую мощность системы. Режим параллельной работы ИБП (Parallel mode) – Несколько ИБП пропорционально делят питание нагрузки (потребителей).
  • Встроенный или внешний SNMP адаптер – для настройки и удаленного мониторинга ИБП по сети Интернет и разветвленной локальной сети.
  • Внешние батарейные кабинеты (в исполнении «tower» (башня)) – для размещения батарейного комплекта АКБ, емкостью каждой до 200 Ач. Батарейные кабинеты «Inform Electronic» оснащены встроенными предохранителями-автоматами и кабелями соединения с ИБП.

Скачать спецификацию можно по ссылке --- спецификация на ИБП Pyramid DSP (10, 15, 20, 30, 40 кВА).
