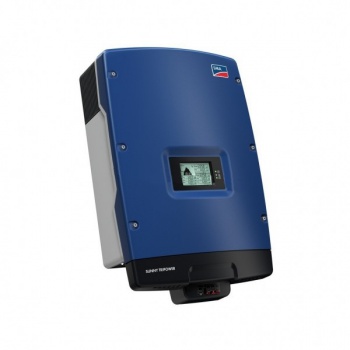

Трехфазный инвертор Sunny Tripower: 5000TL идеально подходит как для дома, так и для комплексной жилой системы с PV модулями.
-
Экономный:
- Максимальная эффективность 98%.
- Управление тенями с помощью OptiTrac Global Peak.
- Управление активной температурой с помощью OptiCool.
-
Коммуникативный:
- SMA Webconnect.
- Солнечный портал.
- Связь Bluetooth®.
- Простая настройка конфигурация страны.
- Многофункциональное реле, стандартно.
-
Гибкий:
- Входное напряжение постоянного тока до 1000 В.
- Интегрированные функции управления сетью.
- Пользовательский дизайн установки с Optiflex.
- Реактивный источник питания.
-
Простой:
- Трехфазный.
- Кабельное соединение без инструментов.
- SUNCLIX DC plug-in system.
- Интегрированный выключатель-разъединитель постоянного тока ESS.
- Легкодоступная область подключения.
- Легкий настенный монтаж.
Система OptiTrac:
OptiTrac Global Peak - дополнительная функция отладчика MPP для работы в частично затененных установках PV. Эта специализированная система управления гарантирует, что модули постоянно работают в точке максимальной мощности, даже если имеется несколько частично затененных фотоэлектрических модулей. Потери составят менее 0,2%. Другими словами, даже если панели затенены, система работают правильно.
|
Sunny Tripower |
5000TL |
6000TL |
7000TL |
8000TL |
9000TL |
10000TL |
12000TL |
|
ВХОД (DC) |
|||||||
|
Макс. Мощность DC (@cos ? = 1) |
5100 Вт |
6125 Вт |
7175 Вт |
8200 Вт |
9225 Вт |
10250 Вт |
12250 Вт |
|
Максимальное входное напряжение |
1000 В |
||||||
|
MPP диапазон напряжения / Номинальное входное напряжение |
245В – 800В / 580В |
295В -800В / 580В |
290В - 800В / 580В |
330В - 800В / 580В |
370В - 800В / 580В |
370В - 800В/ 580В |
380В - 800В / 580В |
|
Минимальное входное напряжение / стартовое входное напряжение |
150 В / 188 В |
||||||
|
Максимальный входной ток, вход A / вход B |
11A / 10A |
11A / 10A |
15A / 10A |
15A / 10A |
15A / 10A |
18A / 10A |
18A / 10A |
|
Макс. входной ток на стринг, вход А/ вход В |
11A / 10A |
11A / 10A |
15A / 10A |
15A / 10A |
15A / 10A |
18A / 10A |
18A / 10A |
|
Количество независимых входов / строк на входе MPP |
2 / A : 2 ; B : 2 |
||||||
|
ВЫХОД (AC) |
|||||||
|
Номинальная мощность при 230В, 50Гц |
5000 Вт |
6000 Вт |
7000 Вт |
8000 Вт |
9000 Вт |
1000 Вт |
12000 Вт |
|
Макс. мощность переменного тока |
5000 ВА |
6000 ВА |
7000 ВА |
8000 ВА |
9000 ВА |
10000 ВА |
12000 ВА |
|
Номинальное напряжение (АС) |
3 / N / PE ; 220 / 380 В - 3 / N / PE ; 230 / 400 В - 3 / N / PE ; 240 / 415 В |
||||||
|
Номинальное напряжение (АС) / диапазон |
160 В - 280 В |
||||||
|
Частота сети (АС) / диапазон |
50 Гц, 60 Гц / -6 Гц ... +5 Гц |
||||||
|
Номинальная частота мощности / номинальное напряжение сети |
50 Гц / 230 В |
||||||
|
Макс. выходной ток |
7,3A |
8,7A |
10,2A |
11,6A |
13,1A |
14,5A |
17,4A |
|
Power factor при номинальной мощности |
1 |
||||||
|
Регулируемый коэффициент смещения мощности |
0.8 overexcited ... 0.8 underexcited |
||||||
|
Фазы подачи / фазы подключения |
3 / 3 |
||||||
|
ЭФФЕКТИВНОСТЬ |
|||||||
|
Макс. эффективность / Европейская средняя эффективность |
98% / 97,1% |
98% / 97,4% |
98% / 97,5% |
98% / 97,6% |
98% / 97,6% |
98% / 97,6% |
98,3% / 97,9% |
|
ЗАЩИТНЫЕ УСТРОЙСТВА |
|||||||
|
Устройство отключения постоянного тока |
Да |
||||||
|
Мониторинг замыкания на землю / мониторинг сети |
Да / Да |
||||||
|
Защита от обратной полярности постоянного тока / Ток короткого замыкания переменного тока / гальванически изолированный |
Да / Да / — |
||||||
|
Полнополюсный блок контроля остаточного тока |
Да |
||||||
|
Класс защиты (согласно IEC 62103) / категория перенапряжения (согласно IEC 60664-1) |
I / III |
||||||
|
ОСНОВНЫЕ ДАННЫЕ |
|||||||
|
Размеры (Д / В / Ш) |
470 / 730 / 240 мм |
||||||
|
Вес |
37 кг |
37 кг |
37 кг |
37 кг |
37 кг |
37 кг |
38 кг |
|
Диапазон рабочих температур |
-25°C ... +60 °C |
||||||
|
Шумность |
40 дБ (A) |
||||||
|
Самостоятельное потребление (ночью) |
1 Вт |
||||||
|
Концепция топологии / охлаждения |
Бестрансформаторный / Оптический |
||||||
|
Степень защиты (согласно IEC 60529) |
IP65 |
||||||
|
Климатическая категория (согласно IEC 60721-3-4) |
4K4H |
||||||
|
Максимально допустимое значение относительной влажности (без конденсации) |
100 % |
||||||
|
ОСОБЕННОСТИ |
|||||||
|
Подключение постоянного / переменного тока |
SUNCLIX / пружина |
||||||
|
Дисплей |
Графический |
||||||
|
Интерфейс: RS485, Bluetooth, Speedwire / Webconnect |
опция / да / да |
||||||
|
Многофункциональное реле / модуль управления питанием |
Да / опция |
||||||
|
Гарантия: 5 / 10 / 15 / 20 / 25 лет |
да / опция / опция / опция / опция |
||||||
|
Сертификаты и разрешения |
AS 4777, C10/11, CE, CEI 0-21 (>6 kWp), EN 504381 , G59/2, G83/1-1, IEC 61727, MEA2, NEN EN 50438, NRS 097-2-1, PEA2, PPC, PPDS, RD1699, RD 661/2007, SI 4777, UTE C15-712-1, VDE-AR-N 4105, VDE0126-1-1 |
||||||
Дополнительных опций не предусмотрено.
Спецификация - по запросу.
