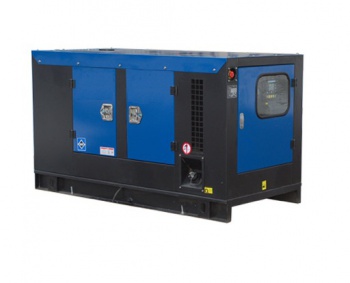

Дизельный генератор АД24С-Т400-1РКМ10 в шумозащитном кожухе предназначен для выработки напряжения 400/230В, с частотой 50Гц.
Обладает компактным размером и низким шумом. Используется в быту, на строительных площадках, на предприятиях, больницах и других объектах.
Устанавливается как основной источник питания, так и резервный.
Основные особенности генератора АД24С-Т400-1РКМ10:
- высокоресурсный 3-х цилиндровый двигатель.
- низкое потребление масла.
- низкое потребление топлива – 5 л/час.
- низкий шум.
- степень автоматизации – 1.
- корректно запускается при «холодном» старте.
- устойчив к перегрузкам.
- синхронный бесщёточный генератор.
- сварная рама из высокопрочной стали.
- большой топливный бак – 150 литров.
- АКБ.
- контроллер Smartgen HGM-6120.
- шумозащитный кожух.
Дизельный генератор АД24С-Т400-1РКМ10 изготовлен из высококачественных элементов и рассчитан на долгое время службы.
|
Серия |
ТСС Стандарт |
|
Мощность номинальная, кВт |
24 |
|
Мощность номинальная, кВА |
30 |
|
Мощность максимальная, кВт |
26,4 |
|
Мощность максимальная, кВА |
33 |
|
Коэффициент мощности |
0,8 |
|
Напряжение (В) |
400/230 |
|
Количество фаз |
3 |
|
Частота, Гц |
50 |
|
Номинальный ток (А) |
43,2 |
|
Объём системы охлаждения (л) |
11 |
|
Объём топливного бака (л) |
150 |
|
Расход топлива при 50% мощности л/ч |
3.4 |
|
Расход топлива при 75% мощности л/ч |
5 |
|
Расход топлива при 100% мощности л/ч |
6.7 |
|
Автономная работа на 75% нагрузки без дозаправ (ч) |
16 |
|
Степень автоматизации |
1 (ручной запуск) |
|
Система аварийной остановки |
да |
|
Датчик уровня топлива |
да |
|
Отключатель АКБ |
да |
|
Исполнение |
ШумозащитныйКожух |
|
Глушитель |
промышленный |
|
Габаритные размеры (Д;Ш;В; мм) |
2000x870x1160 |
|
Масса, кг |
835 |
|
Гарантия, срок (мес) |
12 |
|
Комплектация |
глушитель, топливный бак, АКБ, ЩУ с цифровой панелью, станция запр. маслом и ОЖ |
|
Двигатель |
|
|
Модель двигателя |
TDL 32 3L |
|
Мощность номинальная, кВт |
32 |
|
Мощность максимальная, кВт |
35,2 |
|
Количество цилиндров |
3 |
|
Расположение цилиндров |
рядное |
|
Тактность двигателя |
4 |
|
Рабочий объём двигателя (л) |
3,04 |
|
Система охлаждения |
жидкостный |
|
Система впуска воздуха |
без турбонаддува |
|
Частота вращения коленвала (об/мин) |
1500 |
|
Регулятор оборотов |
механический |
|
Напряжение бортового электрооборудования, (В) |
12 |
|
Пусковое устройство (стартер) |
электростартер 12В |
|
Тип топливного фильтра |
одноразовый фильтр |
|
Рекомендуемый тип масла |
10W-30 |
|
Ёмкость масляной системы (л) |
7 |
|
Уровень шума (dB/7м) |
90 |
|
Вид топлива |
дизельное |
|
Генератор |
|
|
Модель генератора |
SA-24 |
|
Постоянная мощность (кВт) |
24 |
|
Тип генератора |
бесщёточный, синхронный |
|
Напряжение (В) |
400/230 |
|
Номинальный ток (А) |
43,2 |
|
Частота, Гц |
50 |
|
Количество фаз |
3 |
|
КПД, % |
94 |
К данной дизельной электростанции можно применить ряд полезных опций:
1) Блок АВР 8-24кВт.
Использование данной опции позволяет обеспечить автоматический запуск электростанции.
2) Подогреватель охлаждающей жидкости.
Использование данной опции позволяет облегчить пуск дизельного двигателя электростанции в холодное время (при отрицательных температурах).
3) Подогреватель топливозаборника.
Использование данной опции позволяет обеспечить лёгкий забор дизельного топлива при отрицательных температурах.
4) Подогреватель масла.
Использование данной опции позволяет осуществлять подогрев масла в масляной системе. Подогреватель масла предотвращает износ двигателя, обеспечивает приток теплого масла к вращающимся деталям, предотвращает негативное явление конденсации, обеспечивает легкий пуск и продлевает срок службы АКБ.
5) Система мониторинга ComAp.
Использование данной опции позволяет осуществлять управление и мониторинг генераторов в различных режимах работы (от самых простых аварийных до сложных с параллельной работой).
6) Сухой контакт.
Использование данной опции позволяет отслеживать и осуществлять сбор аварийных и предупредительных сигналов с контроллера ДГУ.
Дизельная электростанция данного типа имеет один вариант исполнения:
Исполнение в шумозащитном кожухе.
Дизельная электростанция в шумозащитном кожухе подходит для установки в центральных и южных регионах. Данный тип электростанций самый популярный. При работе издаёт мало шума, в связи с чем его могут применять на стадионах, больницах, школах, на промышленных предприятиях и т.д. С обеих сторон имеет дверцы для более удобного технического обслуживания.
Паспорт на данную электростанцию выдаётся при её покупке. В паспорте указана схема подключения, основные техничесие характеристики и меры безопасности при проведении пусконаладочных работ.
