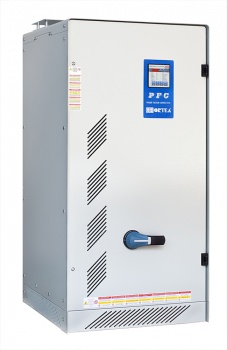

PFC 103-400

Тип:
Ном. напряжение 415В
Мощность активная:
400 кВАР
Фазность:
Трёхфазный
Производитель:
Италия
Цена:

Warning: Division by zero in /var/www/bps-energo.ru/data/www/bps-energo.ru/well/modules/catalog/templates/catalog.show_element.php on line 83
0,00
Основное описание
Технические характеристики
Опции
Скачать спецификацию

Оборудование изготовлено в Италии.


Установка компенсации реактивной мощности PFC 103-400 предназначена для повышения коэффициента мощности  cos(ф), сокращения потерь электроэнергии и повышения эффективности электроустановок промышленных предприятий и распределительных сетей.

Данная КРМ выдерживает более 10 лет работы в сложных условиях, противостоит высоким температурам (до 70 °С) и обладает 3-кратной перегрузочной способностью по току.



УКРМ  PFC 103-400 позволяет:

  • Снизить тепловые потери тока и общие расходы на электроэнергию за счет нормализации cos φ;
  • Уменьшить нагрузку на элементы распределительной сети (подводящих линий, трансформаторов и распределительных устройств), тем самым продлевая срок их службы;
  • Устранить влияние высших гармоник и повысить производительность технологического оборудования за счет снижения аварийности, связанной с нарушением работы и выходом из строя элементов сети (кабельные линии, силовые трансформаторы), микропроцессорной техники;
  • Повысить надежность и экономичность сетей и снизить расходы на эксплуатацию;
  • Сократить время цикла плавки для печей и снизить расходы на электроды и футеровку, существенно уменьшить эффект фликера;
  • Привести к нормам ГОСТ 13109-97 "Электрическая энергия" уровень помех в виде высших  гармонических составляющих, генерируемых потребителями электроэнергии в питающую их сеть.



Установка компенсации реактивной мощности состоит из надёжных комплектующих европейского производства:

1. Конденсаторы различных номиналов (8, 10, 16, 32... кВАр) - ICAR, Италия;

2. Предохранители - ItalWeber, Италия.

3. Контроллер - Lovato, Франция;

4. Контакторы - Lovato, Франция;

5. Рубильник - Socomec, Франция.

6. Корпус - ABB, Германия.



Установка компенсации реактивной мощности PFC 103-400 является лучшей на сегодняшний день установкой КРМ, которая позволит Вам снизить затраты на электроэнергию и значительно повысить надежность энергетической системы предприятия.



Наименование УКРМ

PFC 103-400

Мощность, кВАР

400

Количество ступеней

8

Номинал ступеней, кВАР

2х50-3х100

Пакетный выключатель, А

1000

Ток К.З., кА

35

Вентилятор

2 шт

Контроллер

RPC 8BGA

Частота, Гц

50 Гц

Габариты, ДхГхВ, мм

800х700х1700

Вес, кг

220

Общие данные по серии

Номинальное рабочее напряжение, Ue

415 В

Номинальное напряжение конденсаторов, Un

415 В

Максимально допустимое напряжение на конденсаторах, Umax

455 В

Коэффициент нелинейных искажений тока для оборудования, THDIr

≤15%

Коэффициент нелинейных искажений тока для конденсаторов, THDIс

≤50%

Максимальная перегрузка, In (установка)

1,3 х In

Максимальная перегрузка, In (конденсаторы)

1,3 x In (постоянная).

2 х In (380 сек).

3 х In (150 сек).

4 х In (70 сек).

5 х In (45 сек).

Максимальное перенапряжение, Un (установка)

1.1 x Un

Максимальное перенапряжение, Un (конденсаторы)

3 x Un

Напряжение изоляции

690 В

Рабочая температура (установка)

-5/+40°С

Рабочая температура (конденсаторы)

-25/+55°С

Разрядные устройства

Для каждой батареи

Тип монтажа

В помещении

Тип эксплуатации

Постоянный

Подключение конденсаторов

Треугольник

Исполнительные устройства

Контакторы

Тепловые потери

2 Вт/квар

Отделка внутренней поверхности

Оцинкованная

Цвет корпуса

RAL 7035

Изолирующий трансформатор

Да

Пакетный выключатель нагрузки

Да

Контакторы с токоограничивающими резисторами

для ограничения пускового тока конденсаторов

Самозатухающий кабель

Да, стандарт IEC 50267-2-1

Контроллер с интеллектуальным управлением

Да

Трехфазные самовосстанавливающиеся

конденсаторы

Да (состав - металлизированный полипропилен)

К данной установке КРМ дополнительных опций не предусмотрено.

Паспорт на установку КРМ выдаётся при её покупке. В паспорте указана схема подключения, общие технические характеристики и меры безопасности при подключении установки к щиту коммутации.



При необходимости заранее получить схему подключения (например для занесения в проект), пожалуйста обращайтесь к нашим специалистам по телефонам указанным на сайте.
